當前位置：首頁 > 產品中心 > 調節閥 > 氣動調節閥 > 氣動薄膜套筒調節閥-ZJHM
產品型號：廠商性質：更新時間：2024-08-09訪 問 量：378相關文章
ZJHM系列氣動薄膜套筒調節閥因?yàn)槠浞€(wěn)定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動簿膜機構或電動執行機構等。
ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是新一代通用調節閥產品。它廣泛應用于石化、輕紡等行業中，一般流體介質和工藝條件，且安裝空間緊湊的自動控制系統。

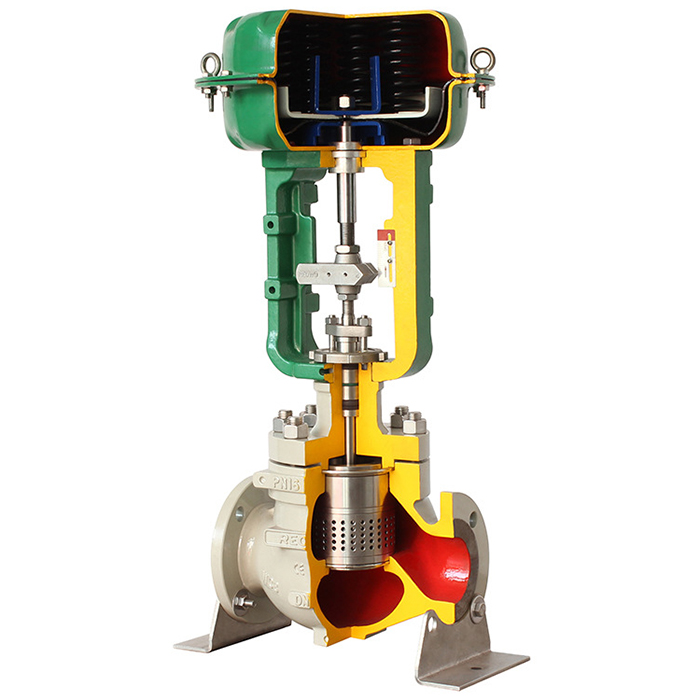

氣動套筒調節閥由新型的氣動多彈簧簿膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。

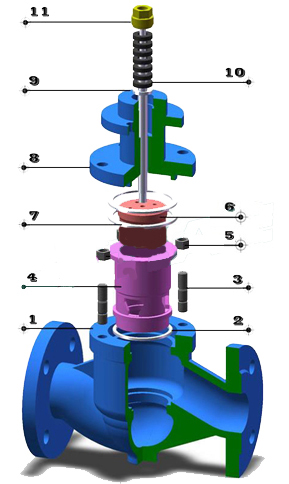

閥體部分：
| 閥體型式： | 直通鑄造球型閥 |
| 公稱通徑： | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公稱壓力： | PN 1.6、2.5、4.0、6.4、10.0Mpa |
| ANSI 150、300、 600Lb | |
| JIS 10K、20K、30K、40K | |
| 連接方式： | 法蘭：FF、RF、RTJ、等 |
| 螺紋：（適用于 1”以下） | |
| 焊接：SW、BW | |
| 法蘭距： | 符合IEC 534 |
| 閥蓋形式： | 標準型、加長型（散熱、低溫、波紋管密封） |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： | 金屬夾石墨密封墊、聚四氟乙烯墊 |
| 執行機構： | 氣動：多彈簧執行機構 、單彈簧執行機構 |
| 電動：3810L系列 、PSL系列 |
閥內部件：
| 閥芯型式： | 窗口式套筒 |
| 流量特性： | 等百分比、線性 、快開 |
| 內件材質： | 標準材質組合及使用溫度、壓力范圍請參閱附錄 |
表1．可提供的用戶選擇
| 閥體 | 型式 | 直通 | 閥蓋 | 型式 | 標準、加長型 |
| 材質 | WCB、WC9、304、316等 | 材質 | WCB、WC9、304、316等 | ||
| 閥芯 | 特性 | 直線、等百分比、快開 | 填料 | “V”型PTFE、柔性石墨、波紋管 | |
| 材質 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
| 執行器 | 氣動:見表8 | ||||
| 電動:見表7 | |||||
| 定位器 | 電氣閥門定位器、智能型數字定位器 | ||||
| 附件 | 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 | ||||
表2．本體材質為碳鋼
表3．本體材質為不銹鋼
|  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
等百分比特性閥瓣 |
直線特性閥瓣 |
快開特性閥瓣 |

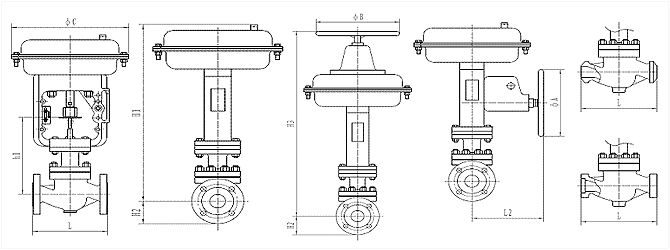

表4．ZJHM系列氣動薄膜套筒調節閥尺寸及縮腔型內件與行程額定Cv值：

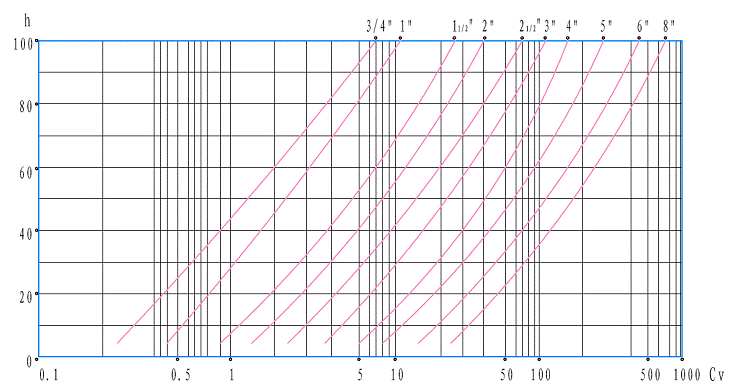

圖1.ZJHM系列氣動薄膜套筒調節閥 等百分比特性曲線

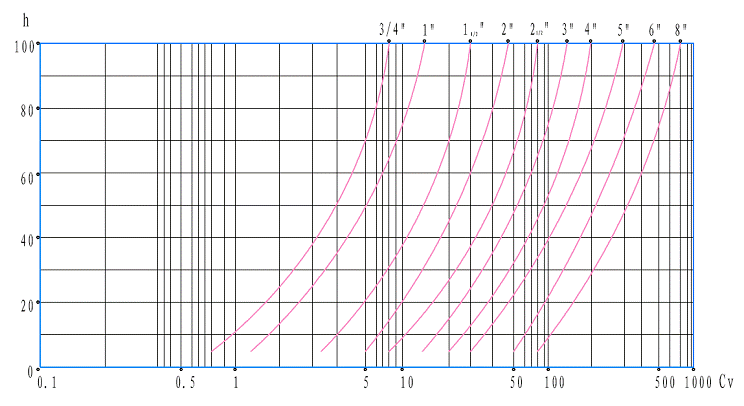

圖2.ZJHM系列氣動薄膜套筒調節閥 直線特性曲線

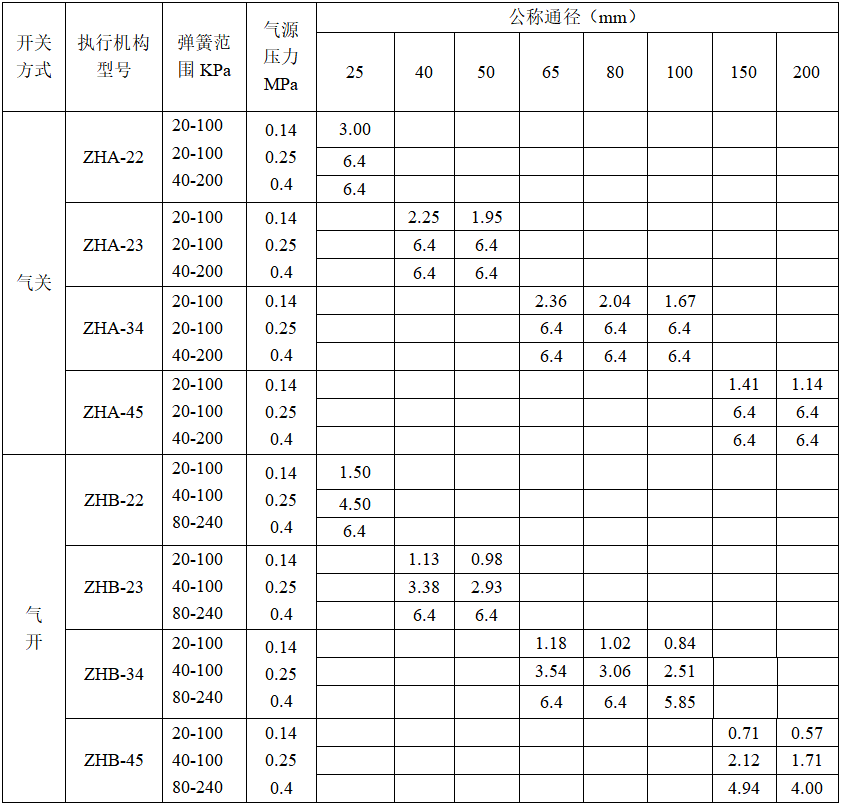

ZJHM系列氣動薄膜套筒調節閥最大允許壓差：
表5.多彈簧薄膜式執行機構 單位：Mpa
※以上推薦使用壓差等只是相對而言，針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我們技術部門聯系，我們有多年的過程控制產品生產的經驗，為您提供更合理的執行機構配置。
