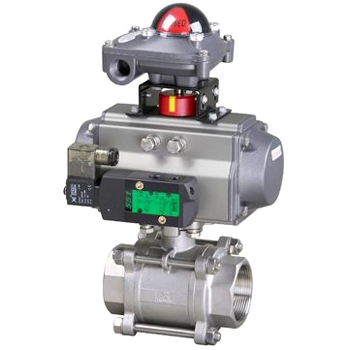

氣動內螺紋球閥分為整體式、兩段式及三段式。閥體鑄造采用德國引進的先進工藝，結構合理、造型美觀。配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動內螺紋球閥閥座采用彈性密封結構，啟閉輕松，密封可靠。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。氣動內螺紋球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，氣動內螺紋球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質本球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
| 閥體形式 | 內螺紋精鑄閥體 |
| 公稱通徑 | DN6～100mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
| 連接形式 | 管螺紋(G)、錐螺紋(NPT) |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓帽擰緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥芯形式 | O型球型閥芯 |
| 流量特性 | 快開特性 |
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
 |  |
三片式氣動球閥(閥體) | 二片式氣動球閥(閥體) |
| 1 | 左閥體 | WCB、CF8、CF8M、CF3M |
| 2 | 閥座 | PEFE、PPL、304、316 |
| 3 | 球體 | WCB、CF8、CF8M、CF3M |
| 4 | 密封圈 | PTFE/金屬石墨纏繞墊片 |
| 5 | 右閥體(中閥體) | WCB、CF8、CF8M、CF3M |
| 6 | 閥桿 | 2Cr13304、316、316L |
| 7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |
| 公稱通徑DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 泄露量Q | 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 | |||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||
| 回差 | 帶定位器：小于全行程的2% | |||||||||||
| 試驗壓力(Mpa) | 公稱壓力(Mpa) | 壓力級 | JIS(K) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
