當前位置：首頁 > 產品中心 > 電動閥 > 電動蝶閥 > 電動調節蝶閥-ZDJDT
產品型號：廠商性質：更新時間：2024-08-09訪 問 量：253相關文章

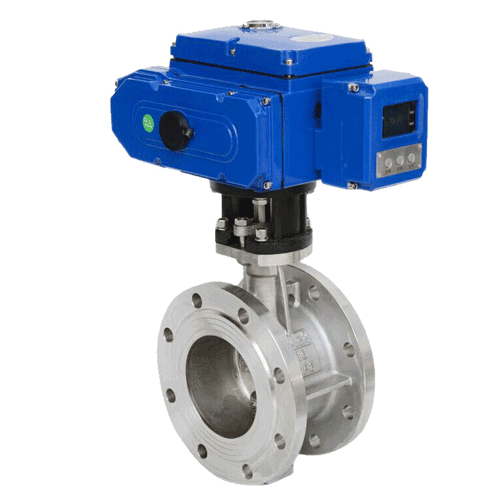

電動調節蝶閥由智能型電動執行器及直通鑄造蝶閥閥體組成，采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，電動調節蝶閥閥體流通能力大，對常溫、干凈介質，可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封閥體作調節流量和載斷流體使用。電動調節蝶閥閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，電動調節蝶閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
| 閥體形式 | 直通鑄造閥 |
| 公稱通徑 | DN50～600mm |
| 公稱壓力 | PN1.0、1.6、2.5MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 閥板形式 | 蝶形 |
| 流量特性 | 近似等百分比 |
| 執行器型號 | HQ、Rotork、Auma、Siemens |
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、可帶現場總線 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |  |  |
| 2 | 下軸套 | 銅合金、304、316 | ||
| 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 4 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 | ||
| 5 | 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 6 | 固定銷 | 25、35、45 | ||
| 7、8 | 上、下閥軸 | 2Cr13、304、316、316L | ||
| 9 | 上軸套 | 銅合金、304、316 | ||
| 10 | 填料 | 聚四氟乙烯/柔性石墨 | ||
| 11、12 | 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| 額定流量系數KV | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 | 6900 | 8500 | 12200 |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
| 動作范圍 | 0～90° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，為Kv值的10-4 | |||||||||||||
| 基本誤差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死區 | 0.1～1% | |||||||||||||
| 可調范圍 | 50:1 | |||||||||||||
