當前位置：首頁 > 產品中心 > 氣動閥 > 氣動蝶閥 > 氣動彈性金屬密封蝶閥-TXY-ZGJD
產品型號：廠商性質：更新時間：2024-08-09訪 問 量：827相關文章

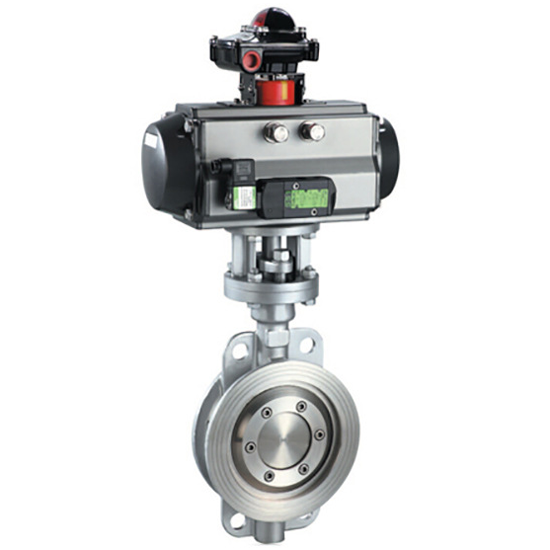

氣動彈性金屬密封蝶閥是屬于氣動雙向密封蝶閥系列，采用角行程活塞式氣動執行器與彈性金屬密封蝶閥組成。氣動彈性金屬密封蝶閥可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。亦可外配氣動閥門定位器，輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。氣動彈性金屬密封蝶閥系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此氣動彈性金屬密封蝶閥(氣動雙向密封蝶閥)被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
由于氣動彈性金屬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
| 閥體形式 | 直通式鑄造閥體 |
| 公稱通徑 | 50～1200mm |
| 公稱壓力 | PN 0.6、1.0、1.6、2.5 MPa |
| 法蘭標準 | JB/T79.1-94、79.2-94、GB/T9113等 |

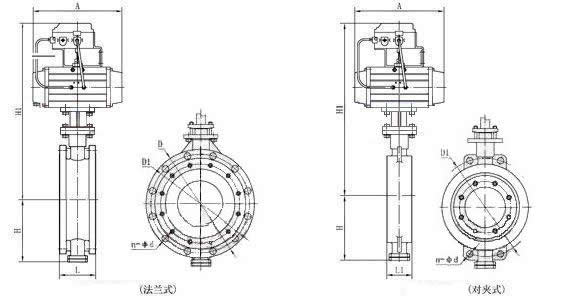

| 連接形式 | 法蘭式、對夾式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 閥板形式 | 垂直板式(蝶形) |
| 流量特性 | 開關型：線性；調節型：近似等白分比 |
| 執行器型號 | GT系列、ST系列、AT系列、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 回 差 | 帶定位器：小于全行程的2% |
| 基本誤差 | 帶定位器：小于全行程的±2% |
| 泄露量l/h | 符合ANSI B16.104 IV級標準 |
| 可調范圍R | 50：1 |
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |  |  |
| 2 | 下軸套 | 銅合金、304、316 | ||
| 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 4 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 | ||
| 5 | 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 6 | 固定銷 | 25、35、45 | ||
| 7、8 | 上、下閥軸 | 2Cr13、304、316、316L | ||
| 9 | 上軸套 | 銅合金、304、316 | ||
| 10 | 填料 | 聚四氟乙烯 / 柔性石墨 | ||
| 11、12 | 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 公稱通徑DN(mm) | 50-1800 | ||||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低壓氣密試驗 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||
