一、產品概述

3810L系列直行程電子式電動執行器是以220V交流相電源和380V三相交流電源兩種驅動電源的機型，接受來自調節器控制信號（DC4~20mA或DC1~5V），實現預定直線往復運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕式及環保等工業部門。

本系列執行器有以下主要特點：

二、主要技術參數

2.1電源AC220V±10%，50HZ，三相AC380V±10%,50Hz(需訂貨時注明)
2.2耗電功率（額定負載時）
規格A型執行器 50VA；
規格B型執行器 150VA；
規格C型執行器 220VA。
2.3輸入信號DC4~20mA或DC1~5V。
2.4輸出信號DC4~20mA（負載電阻500Ω以下）。
2.5控制精度基本誤差：±1%；回差≤1%；死區≤1%。
2.6工作行程調整范圍“零點” ±25%；“行程” ±20%~100%。
2.7外部配線輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

2.8環境條件

2.9防護等級IP65。
2.10隔爆等級Exd II BT4。
2.11過載保護規格A、B型執行器可任選，規格C型執行器必配。

三、產品型號規格

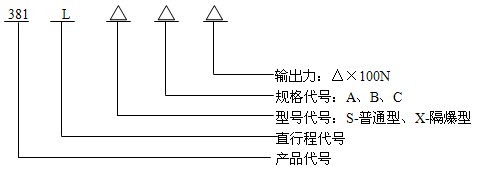

3.1型號規格標注說明

3.2本公司生產的系列執行器見表1。

四、結構與原理

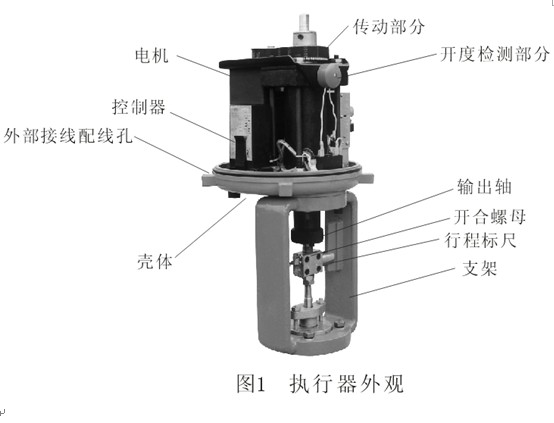

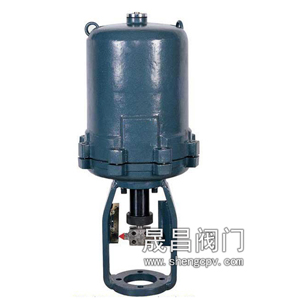

3810L系列直行程電子式電動執行器外觀及結構見圖1

本執行器主要由以下幾部分組成；

4.1 控制器：接受來自調節器的DC4 ~ 20mA或DC1 ~ 5V信號，控制執行器按預定模式工作。

4.2傳動機構：把電機的旋轉運動變成動力輸出軸的直線往復運動，實現調節閥的開關和調節功能。

4.3開度檢測機構：將輸出軸的直線運動位移（閥芯的開度）經齒條、齒輪反饋給電位器，由電位器轉換成電信號再反饋給控制器，當來自調節器的輸入信號和閥芯的開度信號之差為零時，電機將停止工作。

4.4 聯結機構：通過支架將執行器和被控閥門聯結，并由開合螺母將執行器輸出軸和閥桿連接，開合螺母上帶有指針，支架上有標尺，可指示輸出軸（或閥桿）的位移。

4.5 手動機構：本執行器還設計有手動機構，在斷電情況下，根據需要可由手動操作來完成調節閥的開、關和調節功能。
