ZHA/B型多彈簧氣動薄膜執行器是針對老式的ZMA/B型單彈簧氣動薄膜執行器存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配?？烧{零功能則提高了線性精度。具有受力均勻、穩定性好、尺寸小，重量輕等優點。

產品型號：
廠商性質：
更新時間：2024-08-09
訪問量：256

產品咨詢聯系我們

產品分類

產品信息
主要尺寸

商品描述

一、概述

ZHA/B型多彈簧氣動薄膜執行器是針對老式的ZMA/B型單彈簧氣動薄膜執行器存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配?？烧{零功能則提高了線性精度。具有受力均勻、穩定性好、尺寸小，重量輕等優點。

可配帶氣動、電—氣閥門定位器和空氣過濾器等附件。還可配裝ZPXS、ZDXS型輕小側裝、頂裝手操機構。

作用形式

ZHA型：正作用，當信號壓力增加時，閥桿部件向下移。
ZHB型：反作用，當信號壓力增加時，閥桿部件向上移。

二、主要零部件材料

零件名稱	材料	零件名稱	材料
上、下膜蓋	鋼板	支架	HT200ZMXA/B-60、ZG250-450
波紋膜片	丁晴膠夾尼龍	軸用密封圈	聚氨酯(用于反作用)
平衡彈簧	60Si2MnA	推桿	2Cr13

三、主要技術參數

型號	ZHA/B-11	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
行程	10	10、16	16、25	40	40、60	100
有效面積	200	350	350	560	960	1600
D1(mm)	32	60	60	80	95	100
D2(mm)	/	80	80	105	122	130
n-d	/	2-Φ10	2-Φ10	4-Φ12	4-Φ14	4-Φ18
M	M8	M8	M8	M12x1.25	M16x1.5	M20X1.5
S(ZHA/ZHB)mm	80/70	100/84	100/75	154/114	180/115	260/160
氣源接口尺寸	M10×1				M12×1.25	M16×1.5
氣源壓力	0.14、0.25MPa
環境溫度	-30~60℃
彈簧范圍	0.02~0.10、0.04~0.10、0.08~0.24MPa

四、主要性能指標

項目	帶定位器	不帶定位器
基本誤差%	≤±1	≤±4(輸出行程的百分數表示)
回差%	≤1	≤2.5(輸出行程的百分數表示)
死差%	≤0.8	≤2.5(輸出壓力范圍的百分數表示)
額定行程偏差%		±2.5
始終點偏差%	±0.1	±2.5
零位遷移量%	±20
薄膜耐壓強度MPa	20～24
工作壽命	不少于30萬次

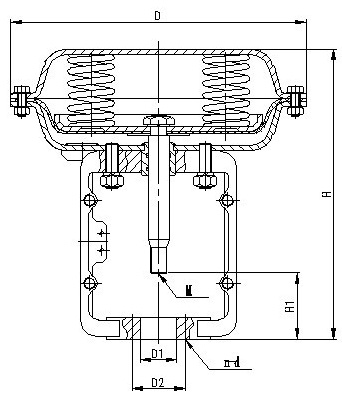

五、主要連接尺寸


執行器型號	ZHA/B-11	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-5
H(mm)	220	270	300	375	490	720
D(mm)	236	285	285	360	470	620
其他尺寸根據閥體而定
重量(Kg)	10	12	16	22	52	125

產品咨詢

留言框

產品：
留言內容：
您的單位：
您的姓名：
聯系電話：
常用郵箱：
詳細地址：
驗證碼：

上一篇：角行程執行器-GT
下一篇：數顯伺服操作器-SFD-2002/R
